功能及應用領域

　　ZT型軌道平滑裝置時我公司參考外國先進工藝的同時，根據我國衆多廠家實際使用情況而研制改進的一種國際流行輕型物料懸挂輸送系統。它是以各種聯接件将軌道安裝在工作框架上，通過軌道内的滑車運行來實現物料的懸挂和移動。

　　該滑車裝置适用于汽車、家用電器、拖拉機、機械制造等行業生産流水線，特别是汽車焊接和總裝線上有廣泛的應用。

　　ZT型軌道平移滑車裝置與目前國内傳統産品比較有許多突出的特點，該裝置滑軌截面形狀爲專門設計，其截面上有兩個150斜面，可以加強滑軌安裝加緊。并對在滑軌中運行的滑車起上下二個定位導向作用。軌道采用優質碳素鋼經特殊工藝加工而成，具有直線性好、強度高、鋼性佳，耐磨性好，尺寸精确的特點。滑軌上部的鋼性聯接安裝件即便于安裝，又可以十分簡便的調整滑軌水平。滑車滑輪采用特種鋼段造，耐磨性好、移動平穩、順暢、無噪音。

　　ZT型軌道平移滑車裝置配套我司生産的DN3系列懸挂點焊機、ZKL系列通水電纜、ZH系列氣動點焊鉗、zw系列彈簧平衡器，形成了完整的電阻焊工作系統，實現了成套設備配ZW置最大程度的精确性、完整性及可靠性。

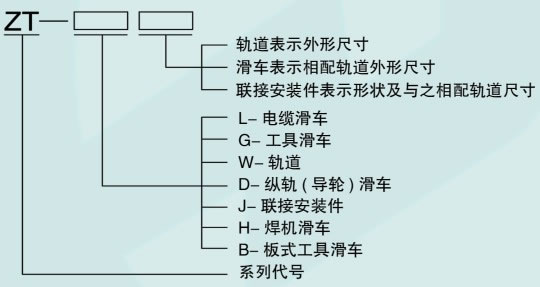

規格型号

ZT-W40 表示外形尺寸爲40的ZT型軌道

ZT-W65 表示外形尺寸爲65的ZT型軌道

ZT-W80 表示外形尺寸爲80的ZT型軌道

ZT-D80 表示相配軌道外形尺寸爲80軌道的縱軌（導輪）滑車

ZT-Jπ65 表示相配軌道外形尺寸爲65軌道的π型聯接件

ZT-G80 表示相配軌道外形尺寸爲80的工具滑車

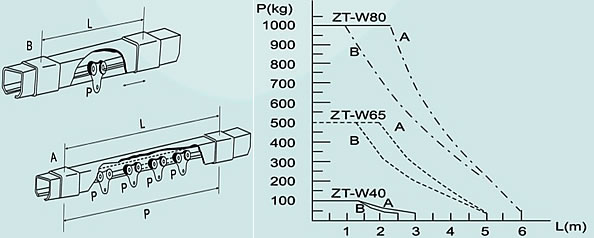

軌道懸挂距離參數表

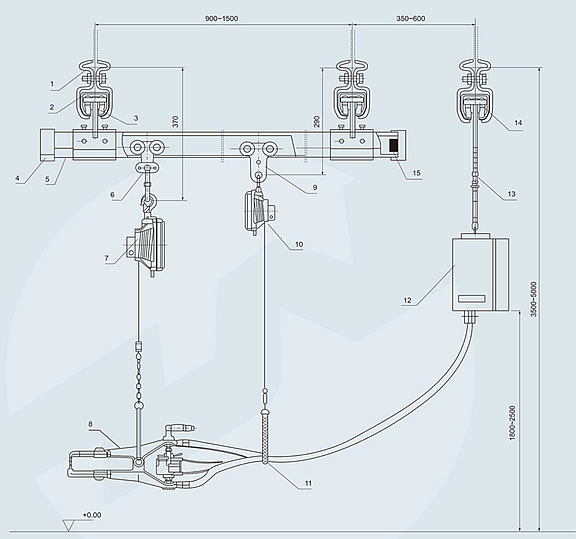

焊裝線懸挂系統結構圖

1、E型聯接件 2、縱滑軌 3、縱軌導輪滑車 4、端蓋 5、橫滑軌 6、球鉸工具滑車 7、焊鉗平衡器 8、焊鉗 9、闆式工具滑車 10、電纜平衡器 11、吊帶 12、焊機 13、焊機吊具 14、焊機滑車 15、緩沖器

注：設計參數若有更改恕不另行通知。

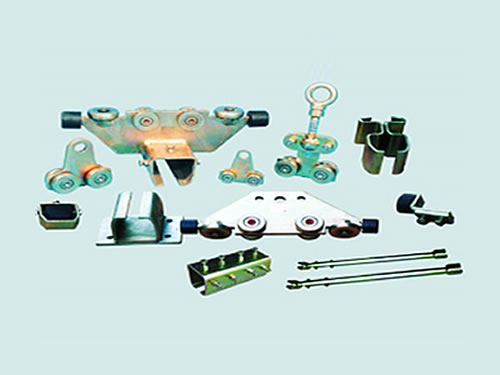

軌道及附件

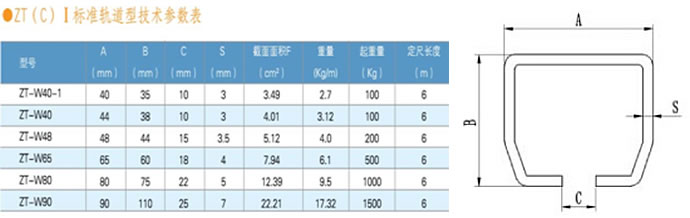

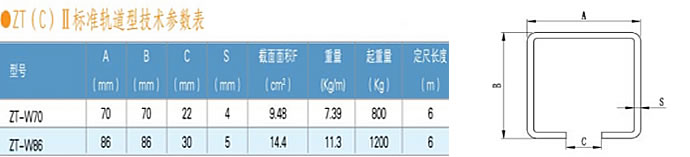

ZT（Ω）型軌道

ZT（Ω）型軌道

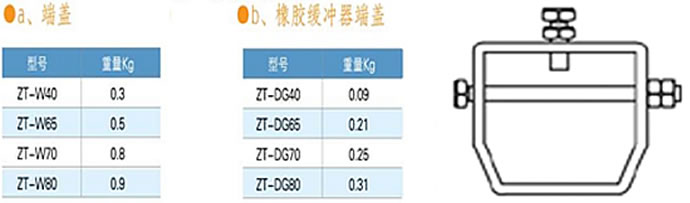

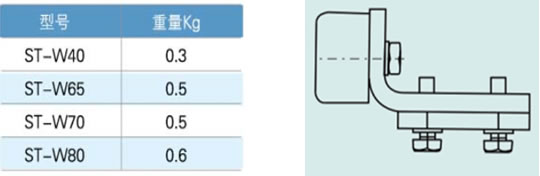

軌道端蓋

安裝于軌道兩端，避免滑車移出軌道

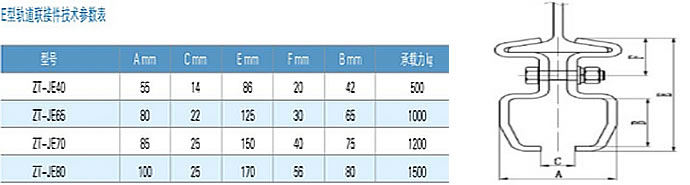

E型（Ω）軌道連接件

軌道與工字鋼的連接、固定

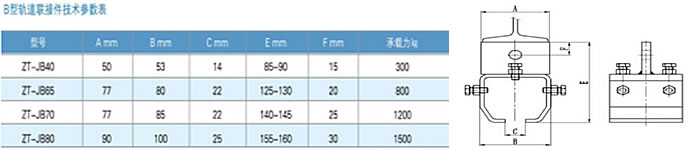

B型軌道連接件

用于軌道與工字鋼的連接與固定

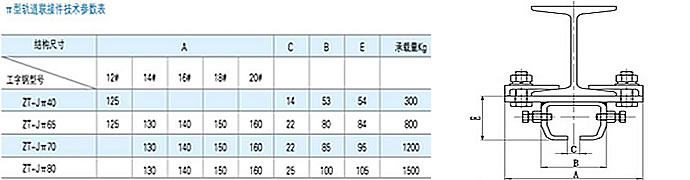

π型軌道連接件

用于用于軌道與工字鋼的連接與固定

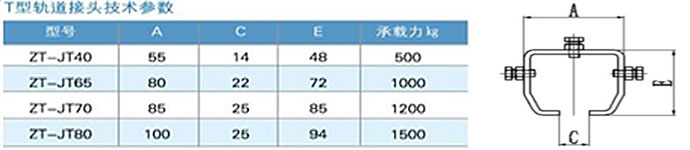

T型軌道接頭

用于軌道跟軌道的相互連接

緩沖器

安裝于軌道兩端，減輕劃傷沖擊力

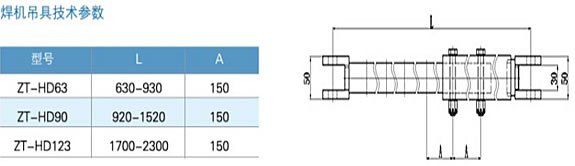

焊機吊具

用于懸吊點焊機

滑車

ZT型标準軌道滑車是根據軌道的規格型号、承載能力和不同使用場合專門設計的，主要有工具滑車，縱軌（導輪）滑車，電纜滑車、焊機滑車等。

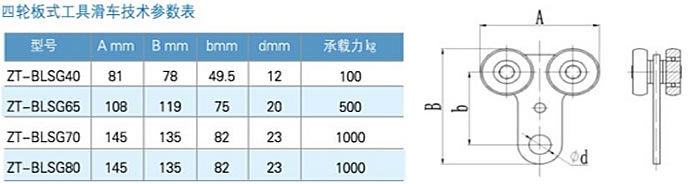

四輪闆式工具滑車

用于物件的懸挂、移動

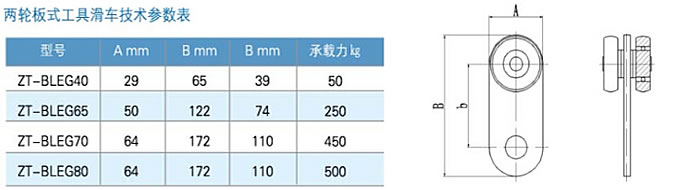

兩輪闆式工具滑車

用于物件的懸挂、移動

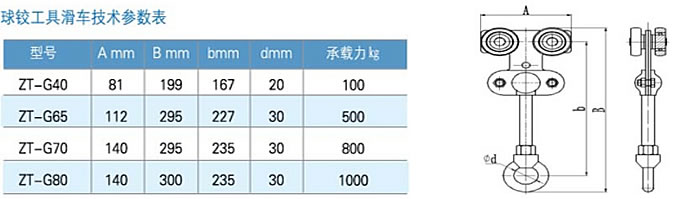

G5-球鉸工具滑車

用于物件的懸挂、移動、旋轉

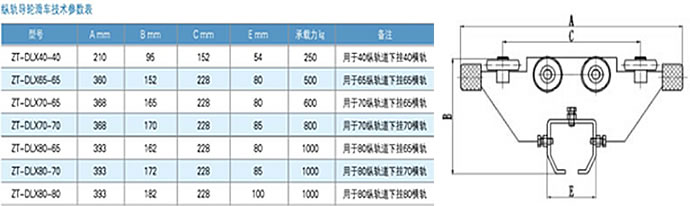

縱軌（導輪）滑車

用于橫梁的懸吊和移動

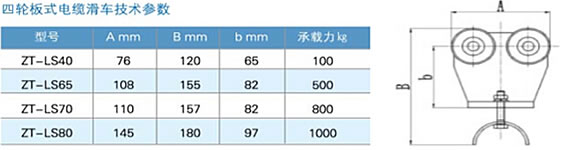

四輪闆式電纜滑車

用于電纜及牽引鏈的懸吊、移動

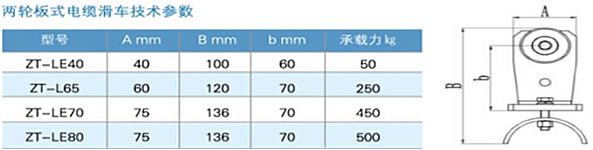

兩輪闆式電纜滑車

用于電纜及牽引鏈的懸吊、移動

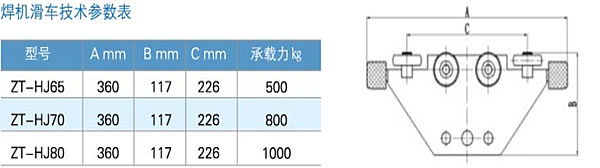

焊機滑車

用于焊機的懸吊、移動

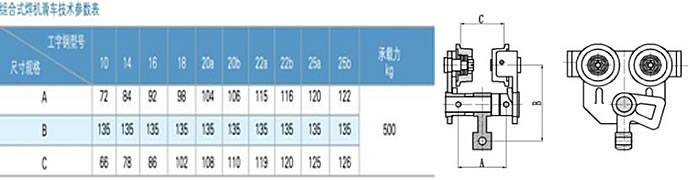

組合式焊機滑車（直接安裝載工字鋼）

規格型号：ZT-1/2T 用于焊機的懸吊、移動
