型号規格 | DHU-100A | DHU-120A |
截面積/承載電流 | 20/100A | 25/120A |
導體材質
| 銅 | 銅 |
導體截面mm²
| 20 | 25 |
電阻Ohm/1km
| 0.882 | 0.765 |
阻抗Ohm/1km
| 0.895 | 0.779 |
标準相間距mm
| 14 | 14 |
設計速度
| 360m/min | ≤360m/min |

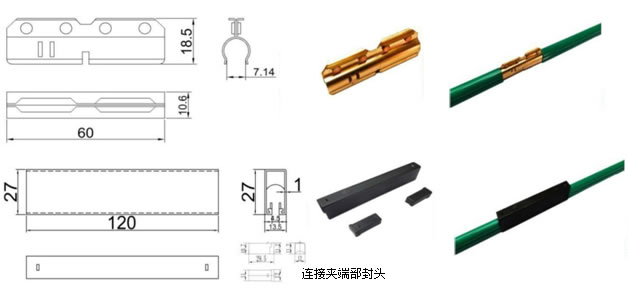

連接器/連接護套

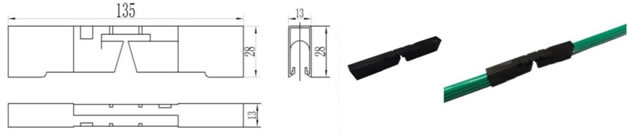

連接器可保證兩根DHU滑觸線本體之間電氣和機械的連續性，同時外部有絕緣護套保護。
型号 | 重量/kg | 材質 |
連接器/
LJQ-U | 0.021 | 銅 |
連接護套/LJJ-U
| 0.012 | 工程塑料 |

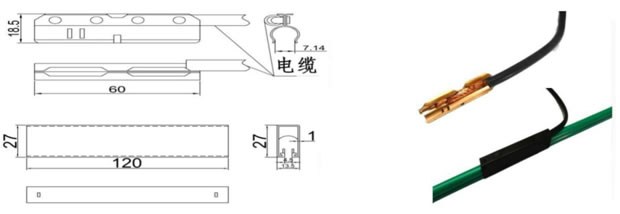

供電器/供電器護套
可在DHU滑觸線上的任意位置進行供電（包括滑觸線連接處），以及在道岔端帽和
分段端帽處可安裝供電端子。
型号 | 重量/kg | 材質 |
供電器/GDQ-U | 0.023 | 銅 |
供電器護套/LJJ-U
| 0.012 | 工程塑料 |

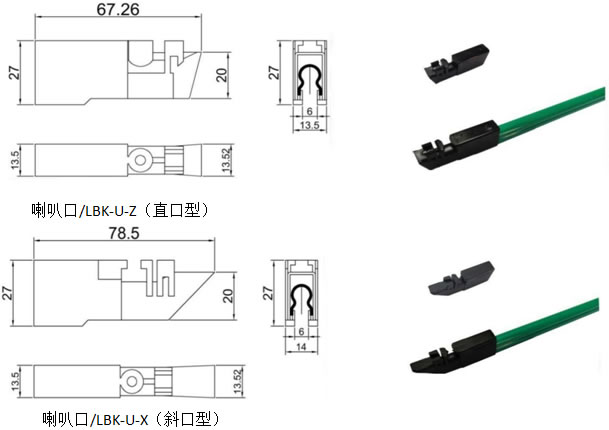

喇叭口（道岔端帽）
在DHU滑觸線的端部運用，保護DHU滑觸線的同時使集電器順暢的經過道岔、升降段等位置，同樣可以安裝供電端子。
型号 | 重量/kg | 材質 |
喇叭口/LBK-ZU（直口型）
| 0.006 | 工程塑料 |
喇叭口供電/LBG-ZU（直口型）
| 0.011 | 工程塑料+銅 |
喇叭口/LBK-XU（斜口型）
| 0.006 | 工程塑料 |
喇叭口供電/LBG-XU（斜口型） | 0.011 | 工程塑料+銅 |

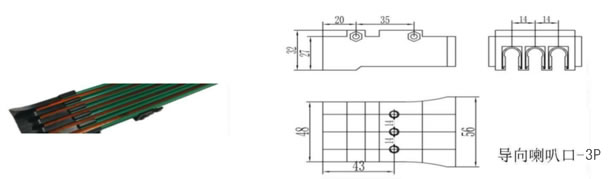

導向喇叭口
型号 | 重量/kg | 材質 |
導向喇叭口/DXLBK-U-2P
| 0.042 | 工程塑料 |
導向喇叭口/DXLBK-U-3P
| 0.055 | 工程塑料 |
導向喇叭口/DXLBK-U-4P
| 0.085 | 工程塑料 |
導向喇叭口/DXLBK-U-5P | 0.105 | 工程塑料 |
絕緣段/分段端帽組件
分段段帽組件可用于對控制線路分段，設置維修區域等。
型号 | 重量/kg | 材質 |
絕緣段JYD-U
| 0.017 | 工程塑料 |
絕緣段/供電JYD/GD-U1
| 0.021 | 工程塑料+銅 |
絕緣段/供電JYD/GD-U2
| 0.026 | 工程塑料+銅 |
圓弧段
DHU滑觸線可以在現場使用折彎機制作水平方向或者垂直方向的圓弧。
可采用帶M5的銅嵌件組裝夾或标準鋁軌使用的卡入式組裝夾，組裝夾标準間距爲400mm（直線段），圓弧段爲300mm。

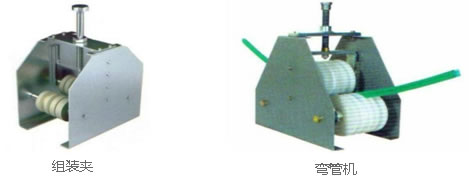

帶銅嵌件的組裝夾
帶銅嵌件的2極組裝夾2隻拼裝：2P+2P是4極組裝夾:ZZJ-U-4P
帶銅嵌件的2極組裝夾和3極組裝夾拼裝：2P+3P是5極組裝夾:ZZJ-U-5P
帶銅嵌件的3極組裝夾2隻拼裝：3P+3P是6極組裝夾:ZZJ-U-6P

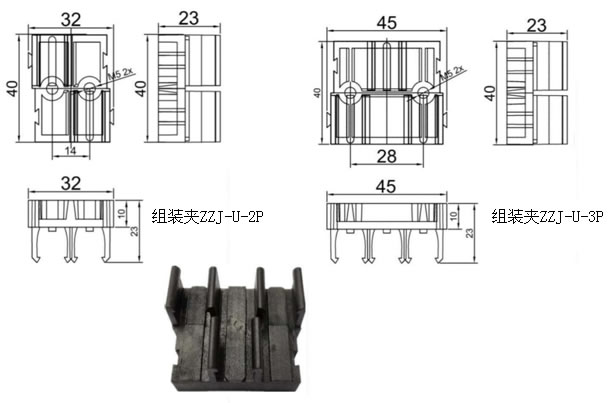

名稱 | 型号規格 | 重量/kg | 材質 |
2極-組裝夾
| ZZJ-U-2P | 0.015 | 工程塑料 |
3極-組裝夾
| ZZJ-U-3P | 0.022 | 工程塑料 |
4極-組裝夾
| ZZJ-U-4P | 0.030 | 工程塑料 |
5極-組裝夾 | ZZJ-U-5P | 0.037 | 工程塑料 |
6極-組裝夾 | ZZJ-U-6P | 0.044 | 工程塑料 |

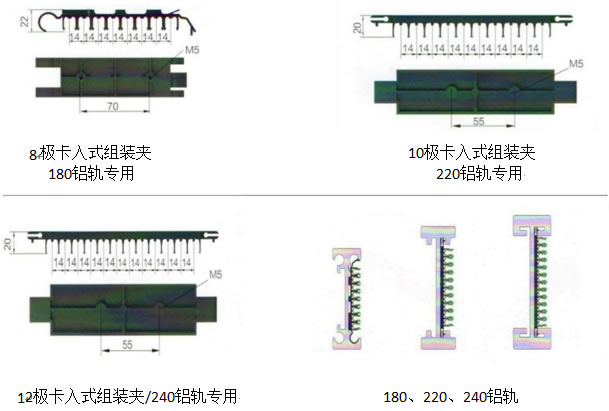

卡入式組裝夾
型号 | 重量/kg | 材質 |
組裝夾/KZZJ-U-8P
| 0.040 | 工程塑料 |
組裝夾/KZZJ-U-10P
| 0.050 | 工程塑料 |
組裝夾/KZZJ-U-12P
| 0.065 | 工程塑料 |

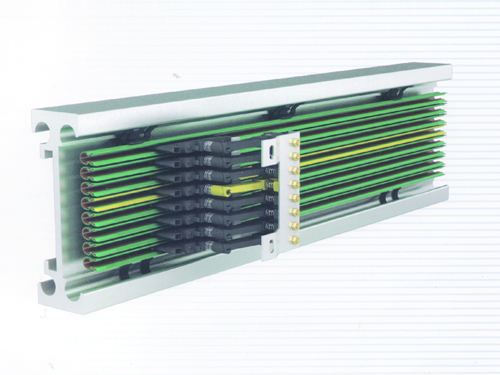

集電器
集電器由高強度塑料和經過處理的鋼制部件制作而成，受彈簧力的作用的集電器與DHU滑觸線導體有良好的接觸。

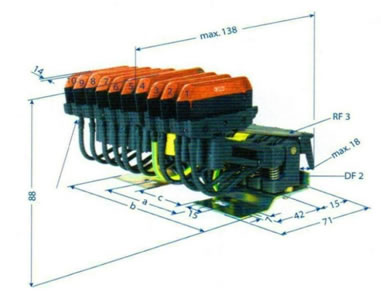

集電器JDU-40A
電刷主要材料：粉末冶金（銅/石墨）額定電流：40A适用于相間距14mm的滑觸線。
電刷接觸壓力3.5N适應環
境溫度：-30°至+55°
運行速度：≤360m/min
吸收運動誤差：水平方向：±20mm
上下方向：±25mm
阻燃性能：不易燃燒，自熄
名稱 | 極數 | 尺寸a | 尺寸b | 尺寸c | 重量/kg | 底座 |
JDU-40-2
| 2 | - | 34 | - | 0.244
| 2-極 |
JDU-40-3
| 3 | 28 | -
| - | 0.378
| 4-極 |
JDU-40-4
| 4 | 28 | 62
| - | 0.479
| 4-極 |
JDU-40-5 | 5 | 56 | 90
| - | 0.617
| 6-極 |
JDU-40-6 | 6 | 56 | 90
| - | 0.718
| 6-極 |
JDU-40-7 | 7 | 80 | 118
| 53 | 0.826
| 8-極 |
JDU-40-8 | 8 | 80 | 118
| 53 | 0.927
| 8-極 |
JDU-40-10 | 10 | 80 | 146 | 53 | 1.161 | 10-極 |

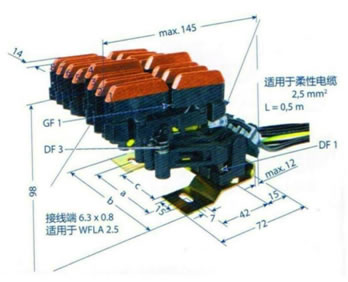

集電器JDU2-40A
電刷主要材料：粉末冶金（銅/石墨）額定電流：
單個供電：25A;雙個供電：20Ax2=40A
适用于相間距14mm的滑觸線。電刷接觸壓力3.5N适應環境溫度：-30°至+55°
運行速度：≤360m/min
吸收運動誤差：水平方向：±20mm
上下方向：±25mm
阻燃性能：不易燃燒，自熄
名稱 | 極數 | 尺寸a | 尺寸b | 尺寸c | 重量/kg | 底座 |
JDU2-40-2
| 2 | 28 | 34 | - | 0.240
| 2-極 |
JDU2-40-3
| 3 | 28 | 62
| - | 0.310
| 4-極 |
JDU2-40-4
| 4 | 28 | 62
| - | 0.380
| 4-極 |
JDU2-40-5 | 5 | 56 | 90
| - | 0.490
| 6-極 |
JDU2-40-6 | 6 | 56 | 90
| - | 0.560
| 6-極 |
JDU2-40-7 | 7 | 80 | 118
| 53 | 0.675
| 8-極 |
JDU2-40-8 | 8 | 80 | 118
| 53 | 0.745
| 8-極 |
JDU2-40-10 | 10 | 80 | 146 | 53 | 0.930 | 10-極 |
連接插件
用于集電器、供電器、喇叭口供電、分段端帽供電的接線
型号 | 重量/kg |
直插件/ZCJ-2.5
| 2.5 |
直插件/ZCJ-4.0
| 4.0 |
角插件/JCJ-2.5
| 2.5 |
角插件/JCJ-4.0 | 4.0 |

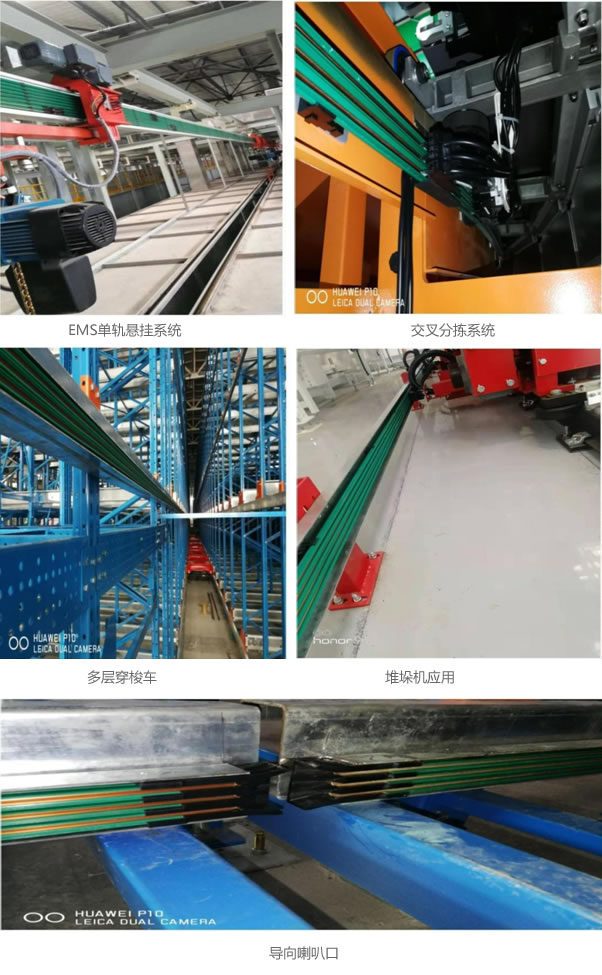

案例：
